Cultivez en profondeur la technologie de moulage ! Analyse complète du processus de moulage de matériaux composites thermoplastiques

Avec la mise à niveau de l'industrie des nouveaux matériaux vers des composites thermoplastiques haut de gamme, écologiques et à grande échelle, présentant des avantages tels que la recyclabilité, une ténacité élevée, une efficacité de moulage élevée et d'excellentes propriétés mécaniques, remplacent progressivement les composites thermodurcissables et les matériaux métalliques traditionnels, devenant ainsi le choix de matériaux de base dans des domaines tels que l'aérospatiale, les véhicules à énergies nouvelles, le transport ferroviaire et les équipements haut de gamme. Et la technologie de moulage par compression, en tant que processus central pour la production en série de composites thermoplastiques, avec son efficacité de production élevée, ses dimensions précises de produit, sa bonne cohérence et ses coûts contrôlables, est devenue le pont clé reliant les composites thermoplastiques et les produits finis. Contrairement au moulage par compression des composites thermodurcissables, le moulage par compression des composites thermoplastiques ne nécessite pas un long processus de durcissement, ce qui permet un moulage et un recyclage rapides, ce qui correspond davantage aux besoins d'une production à grande échelle.

Principe de base : la logique sous-jacente du moulage par compression de composites thermoplastiques

Le moulage par compression de composites thermoplastiques est essentiellement un processus en boucle fermée-de "fusion thermique - moulage sous pression - refroidissement et prise". Le noyau réside dans l'utilisation de la nature thermoplastique des résines thermoplastiques (fusion par chauffage réversible et solidification par refroidissement), où des ébauches de matériaux composites thermoplastiques (tels que des composés de moulage SMC/BMC, des préimprégnés thermoplastiques renforcés de fibres, etc.) sont placées dans un moule préchauffé à une température définie, et une certaine pression est appliquée à travers une presse pour fondre, couler et remplir la cavité du moule à l'intérieur de l'ébauche. Ensuite, il est refroidi et pris, et le moule est retiré pour obtenir le produit souhaité. L'ensemble du processus ne nécessite pas une longue réaction de durcissement, a un cycle de moulage court, peut être produit en continu et les produits peuvent être recyclés et retraités, ce qui en fait l'un des meilleurs processus pour la production de masse à grande échelle de composites thermoplastiques.

Comparé au moulage par compression de composites thermodurcissables, le moulage par compression de composites thermoplastiques présente trois différences fondamentales :

Premièrement, le mécanisme de moulage est différent. Les thermoplastiques s'appuient sur les changements physiques liés à la fusion et au refroidissement de la résine, tandis que les composites thermodurcissables s'appuient sur les changements chimiques liés aux réactions de réticulation-de la résine.

Deuxièmement, le cycle de moulage est différent. Le cycle de moulage par compression thermoplastique dure généralement de 2 à 10 minutes par pièce, ce qui est beaucoup plus court que celui du moulage par compression thermodurcissable, qui dure de 30 minutes à 2 heures par pièce.

Troisièmement, la recyclabilité est différente. Les produits thermoplastiques peuvent être chauffés et fondus pour être recyclés et réutilisés, tandis que les produits thermodurcissables ne peuvent pas être recyclés.

De plus, les ébauches pour le moulage par compression de composites thermoplastiques peuvent prendre diverses formes telles que des préimprégnés et des composés de moulage, s'adaptant aux exigences de performances des différents produits et offrant une plus grande flexibilité.

Du point de vue du processus de base, le moulage par compression des composites thermoplastiques se compose principalement de quatre étapes, chacune étroitement liée, et chaque étape affecte directement les propriétés mécaniques et la précision dimensionnelle du produit, et constitue également un lien de contrôle essentiel dans la pratique industrielle :

Étape 1 : Préparation du blanc : L'essentiel est de s'adapter aux exigences du produit et de sélectionner le type de blanc et les spécifications appropriés. Les ébauches pour le moulage par compression de composites thermoplastiques comprennent principalement des composés de moulage en feuille (SMC), des composés de moulage en vrac (BMC) et des préimprégnés à fibres continues - Les SMC/BMC conviennent à la production de produits à grande-, moyenne et petite taille- et ont des coûts inférieurs ; les préimprégnés à fibres continues (tels que les préimprégnés PP et PA renforcés de fibres de carbone) conviennent aux produits haut de gamme -et ont de meilleures propriétés mécaniques. Dans le même temps, la taille de l'ébauche doit être découpée en fonction de la taille du produit et des exigences de performances, et l'uniformité de l'épaisseur de l'ébauche doit être contrôlée pour éviter les défauts de moulage causés par des ébauches inégales. De plus, certaines ébauches doivent être préchauffées à l'avance pour améliorer la fluidité de la matière fondue et assurer un remplissage en douceur de la cavité du moule.

Étape 2 : Préchauffage et installation du moule : La température du moule est l’un des paramètres essentiels du moulage et doit être contrôlée avec précision en fonction du type de résine. Différentes résines thermoplastiques ont des températures de fusion différentes et la température de préchauffage du moule doit être contrôlée au-dessus de la température de fusion de la résine et en dessous de la température de décomposition. Par exemple, la température du moule pour la résine PP est contrôlée entre 160 et 180 degrés, et pour la résine PPS, elle est contrôlée entre 280 et 320 degrés. Le moule doit être installé sur la presse à l'avance pour garantir une fermeture précise du moule, et un agent de démoulage doit être appliqué sur la surface du moule pour empêcher le produit d'adhérer après refroidissement et assurer un démoulage en douceur, protégeant ainsi la qualité de l'apparence du produit. Étape 3, moulage par compression : il s'agit du processus central de toute la procédure, en mettant l'accent sur le contrôle de trois paramètres clés : la pression, la température et le temps. La préforme préparée est placée dans un moule préchauffé et la presse est activée pour fermer le moule. Une pression définie (généralement 10-50 MPa) est appliquée, tout en maintenant la température du moule. Sous la pression, la préforme fond et s'écoule pour remplir toute la cavité du moule, expulsant l'air à l'intérieur de la cavité pour assurer une structure dense du produit. Le temps de moulage par compression doit être ajusté en fonction de l'épaisseur du produit et du type de résine, généralement compris entre 2 et 10 minutes, pour garantir que la préforme fond complètement et s'écoule uniformément, évitant ainsi les défauts tels qu'un manque de matériau et des bulles.

Points essentiels du processus : trois paramètres clés déterminent les performances et la qualité du produit

Bien que le moulage par compression de composites thermoplastiques puisse paraître simple, il nécessite en réalité un contrôle extrêmement précis des paramètres du processus. Parmi eux, la température du moule, la pression de compression et le temps de compression sont les trois paramètres de contrôle fondamentaux, connus dans l'industrie sous le nom de « trois éléments » du moulage par compression. Même le moindre écart peut entraîner des défauts tels qu'un manque de matériau, des bulles, une déformation et un délaminage du produit, affectant ainsi ses performances et sa durée de vie. En combinant l'expérience pratique de l'industrie et les dernières réalisations technologiques, nous décomposons les trois points fondamentaux du processus, en équilibrant professionnalisme et praticité :

Point 1 : Température du moule - Contrôle précis des effets de fusion et de mise en forme. La température du moule affecte directement le degré de fusion de la résine thermoplastique ainsi que l'effet de refroidissement et de mise en forme, étant un paramètre essentiel influençant les performances du produit. Si la température est trop élevée, cela peut provoquer une décomposition de la résine, un jaunissement de la surface du produit et un écart dimensionnel excessif ; s'il est trop bas, la résine ne fondra pas complètement, avec une mauvaise fluidité, incapable de remplir la cavité du moule et sujette à des défauts tels qu'un manque de matériau et un délaminage. En pratique, la température du moule doit être réglée précisément en fonction du type de résine et de l’épaisseur du produit. Parallèlement, une technologie de contrôle de la température de zone doit être adoptée pour réduire la différence de température entre l'intérieur et l'extérieur de la cavité du moule, éliminer un durcissement inégal et éviter les contraintes résiduelles dans le produit, évitant ainsi la déformation et la fissuration. Par exemple, lors du moulage de produits à parois minces-, la température du moule peut être augmentée de manière appropriée pour améliorer la fluidité de la résine ; lors du moulage de produits à parois épaisses-, la température peut être réduite de manière appropriée pour éviter la déformation due au démoulage avant que la partie interne ne soit complètement refroidie et durcie.

Point 2 : Pression de compression - Contrôle raisonnable pour une structure dense et des dimensions précises. La fonction principale de la pression de compression est de faire adhérer étroitement la préforme à la cavité du moule, d'expulser l'air et de favoriser la fusion et l'écoulement de la résine, garantissant ainsi une structure dense et des dimensions précises du produit. Si la pression est trop faible, la préforme ne peut pas remplir complètement la cavité du moule, ce qui entraîne facilement un manque de matériau, des bulles et une structure lâche ; s'il est trop élevé, cela augmentera la consommation d'énergie de l'équipement, endommagera le moule et pourra provoquer des contraintes résiduelles au sein du produit, affectant ses propriétés mécaniques. En pratique, la pression de compression doit être ajustée en fonction du type de préforme, de la structure du produit et des dimensions, allant généralement de 10 à 50 MPa - une pression plus élevée est requise pour les matériaux de moulage par compression avec un taux de compression élevé et les résines à haute viscosité à l'état fondu ; pour les produits simples-de forme-à parois minces, la pression peut être réduite de manière appropriée. De plus, la technologie de pression graduelle doit être utilisée pour augmenter progressivement la pression, en évitant des augmentations soudaines de pression qui pourraient provoquer des éclaboussures de préformes ou des dommages au moule.

Point 3 : Temps de compression - Paramètre scientifique pour équilibrer l'efficacité et les performances. Le temps de compression fait référence à la période à partir de laquelle le moule est complètement fermé jusqu'à ce que la préforme fonde, coule, refroidisse et durcisse dans le moule, affectant directement le degré de durcissement et l'efficacité de production du produit. Si le temps est trop court, la résine ne fondra pas complètement et le refroidissement et la prise seront insuffisants, entraînant une déformation et de mauvaises propriétés mécaniques du produit ; s'il est trop long, cela prolongera le cycle de production, augmentera la consommation d'énergie et pourra provoquer un durcissement excessif du produit-, entraînant des défauts tels qu'un assombrissement et des bulles sur la surface. En pratique, le temps de compression doit être défini de manière globale en fonction de la température du moule, de l'épaisseur du produit et du type de résine, allant généralement de 2 à 10 minutes - plus la température du moule est élevée et plus le produit est fin, plus le temps de compression est court ; plus la viscosité de la résine fondue est élevée et plus le produit est épais, plus le temps de compression est long. De plus, une prolongation appropriée du temps de compression peut augmenter la cristallinité et les propriétés mécaniques du produit, mais une extension excessive doit être évitée pour éviter une augmentation des coûts. En plus des trois paramètres fondamentaux, la qualité de l'ébauche, la précision du moule et le choix de l'agent de démoulage affecteront également l'effet de moulage. Le flan doit garantir une épaisseur uniforme, sans impuretés et une répartition uniforme des fibres pour éviter les défauts du produit causés par des problèmes de flan ; le moule doit être traité avec une technologie de haute-précision pour garantir des dimensions précises de la cavité et une surface lisse, réduisant ainsi les écarts dimensionnels et les défauts d'apparence du produit ; l'agent de démoulage doit être choisi pour être compatible avec la résine thermoplastique, appliqué uniformément, pour éviter d'endommager la surface du produit lors du démoulage et ne pas affecter le traitement ultérieur du produit.

Analyse d'applications multi-domaines : du civil au haut de gamme-, libérant la valeur de tous les scénarios

La technologie de moulage par compression des matériaux composites thermoplastiques, avec ses avantages de haute efficacité, de recyclabilité, de dimensions précises et de coûts contrôlables, a été largement appliquée dans de nombreux domaines tels que l'aérospatiale, les véhicules à énergies nouvelles, le transport ferroviaire, les-équipements haut de gamme et les produits civils. Les objectifs d'application, les types de produits et les exigences de performances varient selon les différents domaines. À travers des études de cas pratiques, cet article analyse de manière exhaustive sa valeur applicative :

Scénario d'application 1 : Champ de véhicules à énergie nouvelle - Léger, haute résistance, facilitant les économies d'énergie et la réduction des émissions. La demande en matière de légèreté, de haute ténacité et de recyclabilité dans les véhicules à énergies nouvelles est de plus en plus urgente. Les produits moulés par compression en matériaux composites thermoplastiques, avec leurs avantages de légèreté, de haute résistance, de bonne résistance aux chocs et de recyclabilité, sont devenus le choix de base pour les améliorations de légèreté automobile. Ils sont principalement utilisés dans des produits tels que les pare-chocs de voiture, les capots moteur, les panneaux intérieurs de porte, les boîtiers de batterie et les composants de châssis.

Scénario d'application 2 : Champ aérospatial - Hautes performances, haute précision, adaptation aux conditions difficiles. Le domaine aérospatial a des exigences extrêmement élevées en matière de propriétés mécaniques, de précision dimensionnelle et de résistance à la température des matériaux composites. Grâce à l'optimisation des processus, la technologie de moulage par compression des matériaux composites thermoplastiques peut permettre une production à grande échelle de-produits à hautes performances. Il est principalement utilisé dans des produits tels que les pales de rotor de véhicules aériens sans pilote, les composants de portes d'avions, les supports de satellite et les accessoires de moteurs d'aviation.

Scénario d'application trois : domaine du transport ferroviaire - résistance à l'usure, anti-vieillissement, amélioration de la sécurité opérationnelle. Les équipements de transport ferroviaire doivent résister à des charges complexes, aux vibrations et à l'érosion environnementale pendant de longues périodes, ce qui nécessite des matériaux présentant une résistance élevée à l'usure, au vieillissement et aux chocs. Les produits moulés par compression en matériaux composites thermoplastiques peuvent parfaitement répondre à ces exigences et sont principalement utilisés dans des produits tels que les panneaux intérieurs, les cadres de sièges, les mains courantes et les panneaux d'isolation phonique des wagons de transport ferroviaire.

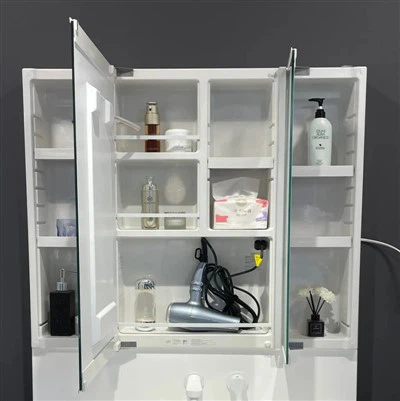

Scénario d'application quatre : domaine des équipements civils et haut de gamme - production de masse à faible coût, adaptation à diverses demandes. Dans le domaine civil, les produits moulés par compression en matériaux composites thermoplastiques sont largement utilisés dans des produits tels que les boîtiers d'appareils, les accessoires de salle de bain et les équipements de fitness, remplaçant les produits traditionnels en plastique et en métal en raison de leur faible coût, de leur efficacité de moulage élevée et de leur aspect esthétique. Dans le domaine des équipements haut de gamme, ils sont appliqués dans des produits tels que les boîtiers de robots, les accessoires de dispositifs médicaux et les boîtiers d'instruments de précision, répondant aux exigences d'utilisation des équipements haut de gamme avec leur haute précision et leur haute ténacité.

En résumé, la technologie de moulage par compression des matériaux composites thermoplastiques constitue le support essentiel pour l'application à grande échelle des composites thermoplastiques et une technologie importante pour promouvoir la mise à niveau de la fabrication haut de gamme. Des principes techniques aux points clés du processus, des applications multi-domaines aux-avancées de pointe, cette technologie, avec ses avantages de haute efficacité, de recyclabilité et de contrôlabilité précise, remplace progressivement les processus de moulage traditionnels et libère davantage de valeurs d'application. Avec l'itération continue des technologies de base et l'accélération de la substitution nationale, la technologie chinoise de moulage par compression des matériaux composites thermoplastiques passera progressivement du « rattrapage et fonctionnement parallèle » à « fonctionnement parallèle et leader », renforçant ainsi des domaines tels que l'aérospatiale, les véhicules à énergies nouvelles et le transport ferroviaire, et injectant une forte dynamique dans le développement de haute qualité de l'industrie chinoise des nouveaux matériaux.
